パースグリッド集

パースグリッド集

■サンプルでお試し印刷ができます・・・・・ＰＧ３６２４Ｌ－１
■「パースグリッドＣＤ」にはＰＤＦファイルが入っていますので、Adobe Reader で印刷してご利用できます。（ＣＤでのみご利用いただけます）
■１消点パースグリッド・２消点パースグリッド・２消点（外観用）パースグリッド・
アイソメパースグリッド

１消点パースグリッド

◆ＶＰが１５００ｍｍに設定してあるものは、和室を描くときは上下反対にしてＶＰを９００ｍｍにするとうまくいきます
◆品番の最後にＢがついているものは、ＶＰが２４００ｍｍに設定してあり部屋を見下ろすイメージになります

	●ＰＧ２７２４Ｌ－１　間口２７００　奥行２７００　高さ２４００　ＶＰ１５００
	●ＰＧ２７２４Ｍ－１　間口２７００　奥行２７００　高さ２４００　ＶＰ１５００
	●ＰＧ２７２４Ｒ－１　間口２７００　奥行２７００　高さ２４００　ＶＰ１５００
	●ＰＧ３６２４Ｌ－１（サンプル）　間口３６００　奥行３６００　高さ２４００　ＶＰ１５００
	●ＰＧ３６２４Ｍ－１　間口３６００　奥行３６００　高さ２４００　ＶＰ１５００
	●ＰＧ３６２４Ｒ－１　間口３６００　奥行３６００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｌ－１　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｍ－１　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｒ－１　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｌ－１Ｂ　間口４５００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます
	●ＰＧ４５２４Ｍ－１Ｂ　間口４５００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます
	●ＰＧ４５２４Ｒ－１Ｂ　間口４５００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます
	●ＰＧ５４２４Ｌ－１　間口５４００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ５４２４Ｍ－１　間口５４００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ５４２４Ｒ－１　間口５４００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ５４２４Ｌ－１Ｂ　間口５４００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます
	●ＰＧ５４２４Ｍ－１Ｂ　間口５４００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます
	●ＰＧ５４２４Ｒ－１Ｂ　間口５４００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます

２消点パースグリッド

◆２消点は壁が２面ですみますし、慣れれば以外と簡単です・・・・

	●ＰＧ４５２４Ｌ－２　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｒ－２　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｌ－３　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｒ－３　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｌ－３Ｂ　間口４５００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます
	●ＰＧ４５２４Ｒ－３Ｂ　間口４５００　奥行４５００　高さ２４００　ＶＰ２４００　部屋を見下ろすイメージになり床面が強調されます
	●ＰＧ４５２４Ｌ－Ｋ　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５２４Ｒ－Ｋ　間口４５００　奥行４５００　高さ２４００　ＶＰ１５００
	●ＰＧ４５５１Ｌ－３　間口４５００　奥行４５００　高さ５１００　ＶＰ１５００　天井高５１００の吹き抜け天井用です
	●ＰＧ４５５１Ｒ－３　間口４５００　奥行４５００　高さ５１００　ＶＰ１５００　天井高５１００の吹き抜け天井用です

２消点（外観用）パースグリッド

◆室内パースができたら、次は外観パースに挑戦しましょう・・・・

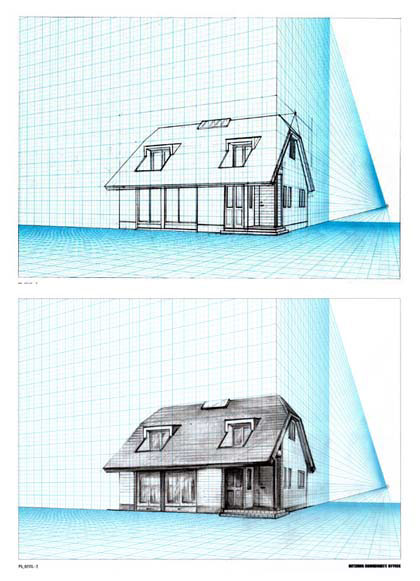

	●ＰＧ－０２１５Ｌ　ＥＬ１５００　ＳＰ左側面から　　　　　　使用例　→

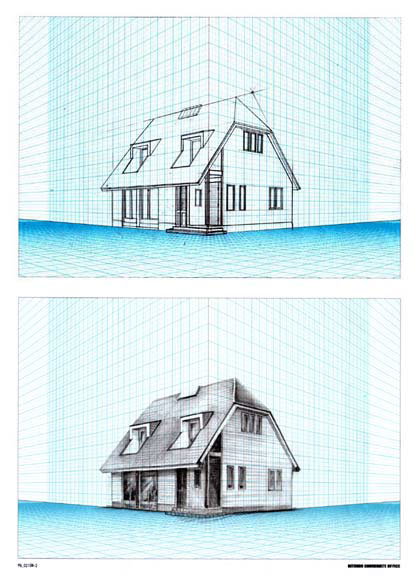

	●ＰＧ－０２１５Ｍ　ＥＬ１５００　ＳＰ中側面から　　　　　　使用例　→

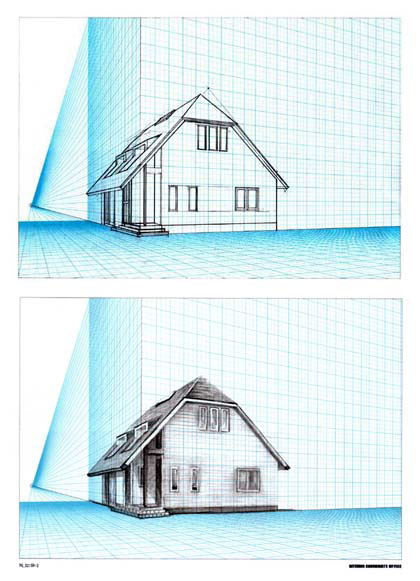

	●ＰＧ－０２１５Ｒ　ＥＬ１５００　ＳＰ右側面から　　　　　　使用例　→

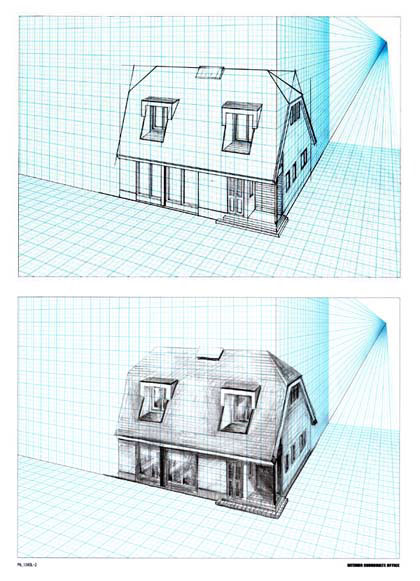

	●ＰＧ－１３６０Ｌ　ＥＬ９９００　ＳＰ左側面から　　　　　　使用例　→

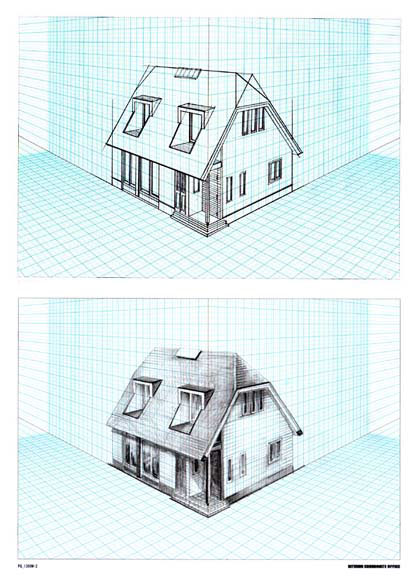

	●ＰＧ－１３６０Ｍ　ＥＬ９９００　ＳＰ中側面から　　　　　　使用例　→

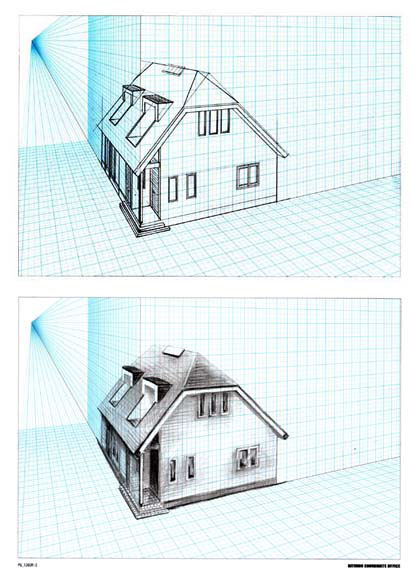

	●ＰＧ－１３６０Ｒ　ＥＬ９９００　ＳＰ右側面から　　　　　　使用例　→

アイソメパースグリッド

◆アイソメはグリッドさえあれば、以外と簡単です・・・・

●ＰＧ－ＩＳＯＭＥＴＲＩＣ

　アイソメ用のパースグリッドです
