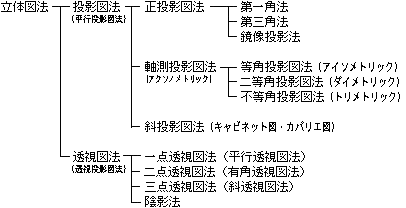

投影図法　（平行投影図法）

◆正式には「平行投影図法」というように、視点から物体までの視線を平行にして作図します。

---

正投影図法

◆正投影図法では２つの投影面を直交させて４つ空間を作り「第１〜４象限」に分割します。

	●第一角法 　第一象限に物体をおいて投影面に表わす図法です 　第一角法ではスクリーンが見ている後ろ側にくるため、見える面の反対側を描くことになります
	●第三角法 　第三象限に物体をおいて投影面に表わす図法です 　第三角法では正面図の上に平面図、右に右側面図になります 　日本で使われている正投影図法は第三角法です
	●鏡像投影法 　対象物の座標面に平行に置いた鏡に写る対象物の像を描きます 　天井伏図などがこの図法によって描かれます

---

軸測投影図法　（アクソノメトリック）

◆物体の高さ・幅・奥行きの３面を一画面上に投影する図法です。

	●等角投影図法　（アイソメトリック） 　３つの直交する座標軸が互いに１２０度になるように描く図法です 　通称「アイソメ」とも呼ばれています
	●二等角投影図法　（ダイメトリック） 　３つの直交する座標軸のうち２つの角度（２直線の縮尺）を等しく描く図法です
	●不等角投影図法　（トリメトリック） 　３つの直交する座標軸の角度（直線の縮尺）がすべて異なるように描く図法です

---

斜投影図法

◆平行光線を利用して、投影面に平行に置いた物体の形を1つの投影面に斜めに表す図法です。

	●キャビネット図 　幅：高さ：奥行きの比率が１：１：０.５となるように描く図法です 　傾角は決まっていませんが４５度がよく使われます 　意匠登録出願に使用できます
	●カバリエ図 　幅：高さ：奥行きの比率が１：１：１となるように描く図法です 　傾角は決まっていませんが４５度がよく使われます 　意匠登録出願に使用できます

透視図法　（透視投影図法）

◆正式には「透視投影図法」というように、視点から物体までの視線を1視点に収束するようにして作図します。

---

	●一点透視図法　（平行透視図法） 　ＰＰ（画面）に平行なＸ軸上（幅）の線、Ｚ軸（高さ）上の線はすべて平行に、ＰＰに垂直なＹ軸（奥行）上の線はＶＰ（消点）に収束するように描く図法です
	●二点透視図法　（有角透視図法） 　Ｘ軸（幅）の線、Ｙ軸（奥行）の線はそれぞれＶＰ（消点）に収束するように、Ｚ軸（高さ）の線は平行に描く図法です
	●三点透視図法　（斜透視図法） 　Ｘ軸（幅）の線、Ｙ軸（奥行）の線、Ｚ軸（高さ）の線、すべてそれぞれのＶＰ（消点）に収束するように描く図法です
	●陰影法 　光と影を利用して、形や空間を表現する図法です 　平行な光（太陽光線）の時は方向はどの面でも基線に対して４５度になるように描きます
