電球の構造と発光原理

　　　　

●タングステンのフィラメントに電流が流れると、フィラメント自体の電気抵抗によって２千数百度に熱せられ、白熱化し、やや赤みを帯びた白色光を発します。いわゆる鉄を熱し続けると光を発するのと同じ原理です。

電球形蛍光灯の構造と発光原理

　　　　

●コンパクトサイズの専用ランプと、点灯回路を一体化し、電球と同じ口金（Ｅ２６）をつけた蛍光灯です。蛍光灯と同様に、水銀蒸気中の放電によって紫外線を発生させ、この紫外線による蛍光物質の発光を利用しています。

蛍光灯の構造と発光原理

　　

●点灯の際、電極に電流を流すと加熱され、フィラメントから熱電子が管内に放出され、放電が始まります。放電により流れる電子は、管内の水銀原子と衝突して紫外線（２５３．７ｎｍ）を発生します。この紫外線が蛍光物質に照射され、可視光線に変わります。蛍光物質の種類によって、いろいろな光色を放ちます。

ハロゲン電球の構造と発光原理

　　　

　　　

　　　

●一般の電球と同じように、コイル状のフィラメントを加熱して発光します。一般の電球では、高温のフィラメントからタングステンが徐々に蒸発し、バルブに付着して黒化現象を起こし光束を低下させますが、ハロゲン電球では、封入したハロゲン元素の働きにより、蒸発したタングステンとハロゲン原子が結合し、タングステンがバルブに付着するのを防止します。これにより、効率を高めると同時に点灯時間に伴う光束低下を抑え、長寿命化を実現します。

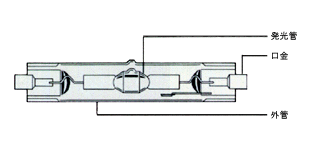

高輝度放電灯の構造と発光原理

　　　　

●基本原理は蛍光灯と同じで、発光管内の放電によって発光します。しかし、蛍光灯の場合と比べ、点灯中の封入沃化物などの封入圧力と温度が高いため、可視光線を多く発生します。
