パースを描く　下絵

下絵の描き方

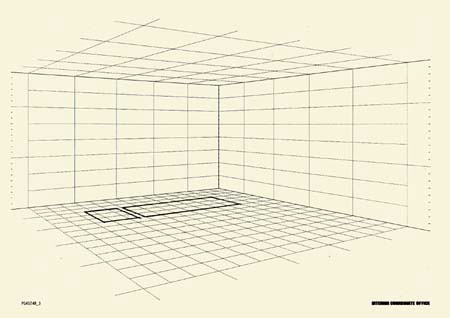

	１．床にエレメントの影をおとします
	■平面図からパースグリッドの床面に、エレメントの床への投影をグリッドを参考にして描きます ■丸いものも最初は四角形を描いてから丸くします

▼

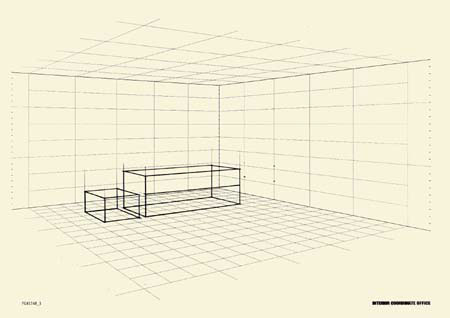

	２．床の影を立ち上げます
	■床の影を壁のグリッドの高さを目安に立ち上げて、立方体をつくります

▼

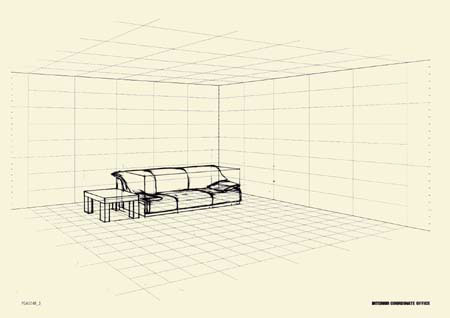

	３．エレメントの形を描きます
	■立方体のなかで、エレメントの形を描いていきます ■こまかい寸法は気にせず、それらしく見えるように、そして全体のバランスに注意して描いてください

▼

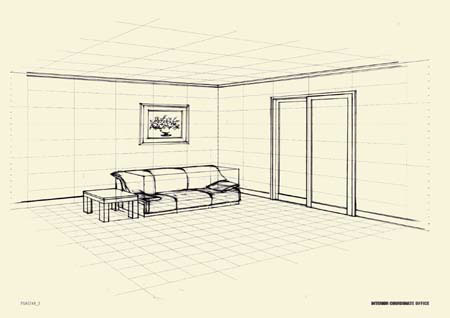

	４．窓・出入口を描きます
	■壁面のグリッドを参考にして、窓・出入口を描いていきます ■左右の壁面の窓枠・ドア枠は立体的に見えるように注意しましょう ■巾木・回り縁も忘れずに描きます

Drawing by Tomoco
